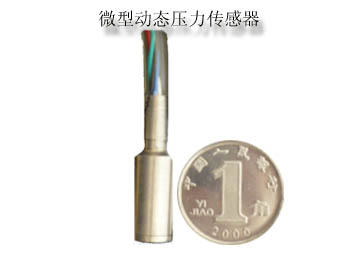

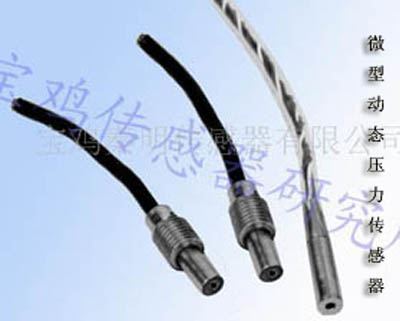

微型高频动态压力传感器

CYG145、CYG146
    在石油堪采、试井、液压动力机械试验,材料试验机、创伤医学、材料力学及化爆试验中常要用
到一些动态频响要求很高、介质复杂,冲击振动大,温度较高的动态或微型动态压力传感器
CYG145、CYG146两个系列即是为此类用途设计的。
一.主要技术指标


型     号

CYG145

CYG146

量     程

0—10MPa全范围可选

0—60MPa全范围可选

零位输出

≤±5mV

满量程输出

100mV±50﹪

过载能力

150﹪

供电电源

恒流源供电5—12mA或恒压源供电:15VDC

补偿温区

﹣10℃—﹢60℃

工作温区

﹣40℃—﹢80℃

固有频率

400KHz—800KHz

适用范围

液体介质和微型高频高压

尺寸要求不严的高频动态冲击压力


二.分档性能参数


           指标
档级

零点时漂
mv8小时

零点温度系数
×10﹣4 / ℃·FS

灵敏度温度系数
×10﹣4 / ℃·FS

非线性
±﹪FS

不重复性,迟滞
±﹪FS

A

0.2

5

5

1.0

0.3

B

0.1

3

3

0.5

0.2

C

0.1

2

2

0.3

0.15

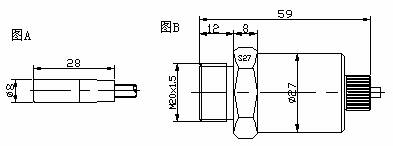

三.标准外形、压力接口及壳体材料

    ACYG145标准外型,直径为Ф8㎜。BCYG146标准外型,压力接口为M12×1M20×1.5
,视敏感芯片
