投入/插入式液位传感器 |
|
CYG304、CYG314、CYG313
|
|
| 利用流体静力学原理测量水深或液位，是压力传感器的一种重要应用。采用特制的中间有通气导 |
| 管的电缆及专门的密封技术，即保证了传感器的水密封，又使得参考压力腔与环境气压相通，从而保 |
| 证了测量的高精度和高稳定性。CYG314适用于大多数除酸性外所有介质，CYG313是针对化工工业中 |
强腐蚀性的酸性液体而特制。 |
（本系列传感器均可供应标准化信号输出的变送器品种） |
| |
| 一.主要技术指标 |
| |
型 号 |
CYG304 |
CYG314 |
CYG313 |
量 程 |
0—5，10…200mH2O |
0—1，2，5，10…200 mH2O |
0—1，2…20 mH2O |
零位输出 |
≤±10mV |
≤±5mV |
≤±5mV |
满量程输出 |
100mV±50﹪ |
100mV±50﹪ |
30mV±530﹪ |
电桥阻抗 |
0.6—1.3 K |
3—6 K |
10 K |
供电电源 |
恒流源：5—10mA
或恒压源：15VDC |
恒流源：2mA
或恒压源：15VDC |
恒压源：15VDC |
过载能力 |
150﹪ |
补偿温区 |
﹣10℃—﹢60℃ |
工作温区 |
﹣40℃—﹢80℃ |
适用介质 |
清水、油等 |
海水、碱性工业废液等 |
强腐蚀性酸液、污水 |
|
| |
二.分档性能参数 |
| |
指标
档级 |
零点时漂
mv8小时 |
零点温度系数
×10﹣4 / ℃·FS |
灵敏度温度系数
×10﹣4 / ℃·FS |
非线性
±﹪FS |
不重复性，迟滞
±﹪FS |
A |
0.2 |
5 |
5 |
0.3 |
0.15 |
B |
0.1 |
3 |
3 |
0.2 |
0.1 |
C |
0.05 |
2 |
2 |
0.15 |
0.05 |
|
| |
| |
| 三.标准外形、压力接口及壳体材料 |
| |

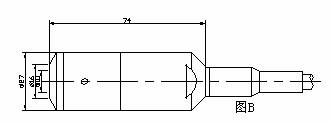

| 下图为液位传感器的标准外型示意图，材料为1Cr18Ni9Ti不锈钢或聚四氟乙烯。特殊外型可以特 |
| 订。图A为CYG313图B为CYG304、314。 |
| |
|
|
|

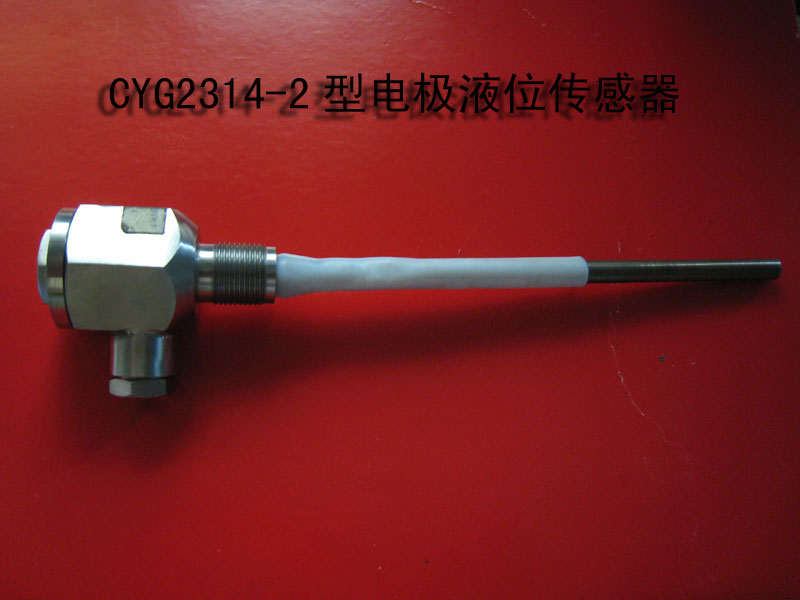

经检测，性能指标均达到国外先进水平的电极液位传感器 |
| |
|
|
|
