通用型压阻式压力变送器
|
| |
CYG1101、CYG1113、CYG1105、CYG1115 |
| |
| 通用型压阻式压力变送器由四个型号、不同量程的系列产品组成。该系列均为对应于原传感 |
| 器（CYG101、CYG113、CYG105、CYG115）系列产品的、提供标准化信号输出的变送器产品。 |
| 它是在原传感器基础上低，，采用先进的信号调理模块而成。成本相对性价比高，并保留了原来 |
| 传感器系列的技术特色，与国外产品相类似，适用于科仪或室内安装的工业化自控系统。 |
| |
| 一.主要技术指标 |
| |
型 号 |
CYG1101 |
CYG1113 |
CYG1105 |
CYG1115 |
量 程 |
0—100…1000KPa |
0—4，6，10…60KPa |
0—1，1.6…6MPa |
0—10，16…60MPa |
过载能力 |
150﹪ |
供电电源 |
恒压源12—36VDC、标准24VDC、（特殊特定） |
输出信号 |
电流4—20mA或电压0—5V或频率1—10 KHz |
补偿温区 |
﹣10℃—﹢60℃ |
工作温区 |
﹣40℃—﹢80℃ |
防爆级别 |
本安型ExiaⅡCT5 |
适用介质 |
对硅、玻璃、环氧树脂不腐蚀、相兼容的介质 |
|
| |
二.分档性能参数
|
| |
指标
档级 |
静态精度
级别﹪FS |
零点温度系数
×10﹣4 / ℃·FS |
灵敏度温度系数
×10﹣4 / ℃·FS |
零位时漂
±﹪FS / 8小时 |
零位稳定性
±﹪FS / 1年 |
A |
1.0 |
5 |
5 |
0.2 |
0.3 |
B |
0.5 |
2 |
2 |
0.1 |
0.2 |
C |
0.25 |
1 |
1 |
0.1 |
0.15 |
D |
高精度要求特定 |
|
| |
| 三.标准外形、压力接口及壳体材料 |
| |

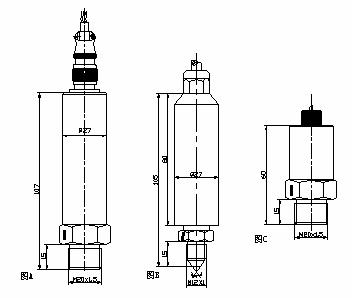

| 下图为CYG1101、CYG1113、CYG1105、CYG1115的标准外型，标准压力接口为M12×1 |
| 、M20×1.5，壳体材料为1Cr18Ni9Ti不锈钢。可以接受非标准的外型、压力接的加工要求 |
| 。 |
|
| |
|
