工业过程控制型压力/差压变送器 |
| |
CYG2000系列 |
| |
| 在工业过程控制自动化仪表中，压力变送器安装位置的不确定性较大，环境
条件较为恶劣， |
| 必须考虑防雨、防雷、防腐、防爆等要求，而且要求便于安装和结实牢固。CYG200系列这种标 |
| 准外形的压竹式工业压力变送器以其优越的性能，小巧的体积、长寿命、高性价比成为工业压力 |
| 变送器的手选品种。 |
| |
| 一.主要技术指标 |
| |
量 程 |
﹣0.—﹢100MPa（表压绝压均可） |
供电电源 |
恒压源12—36VDC、标准24VDC |
输出信号 |
4—20mA （两线制，零点可迁移，特殊特定） |
补偿温区 |
﹣10℃—﹢60℃ |
工作温区 |
﹣40℃—﹢80℃ |
防爆级别 |
本安型ExiaⅡCT5 |
壳体材料 |
精密压铸的铁合金防爆外壳 |
适用范围 |
工业过程控制自动化仪表系统 |
|
| |
| 二.分档性能参数 |
| |
指标
档级 |
静态精度
级别﹪FS |
零点温度系数
×10﹣4 / ℃·FS |
灵敏度温度系数
×10﹣4 / ℃·FS |
零位时漂
±﹪FS / 24小时 |
零位稳定性
±﹪FS / 1年 |
A |
1.0 |
5 |
5 |
0.2 |
0.3 |
B |
0.5 |
3 |
3 |
0.1 |
0.2 |
C |
0.25 |
2 |
2 |
0.1 |
0.15 |
D |
高精度要求特定 |
|
| |
| 三.标准外形、压力接口及壳体材料 |
| |

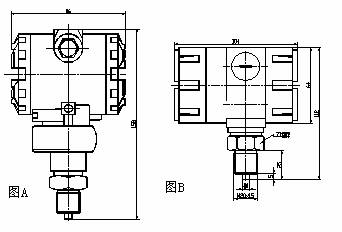

| 下图为CYG2000的外形，视现场指示的不同要求还有其它几种尺寸的防爆外壳，形状大同小 |
| 异。现场指示可用指针表，也可用液晶数字表或数码显示表。 |
| |
|
|
| |
|
| |
|
|
