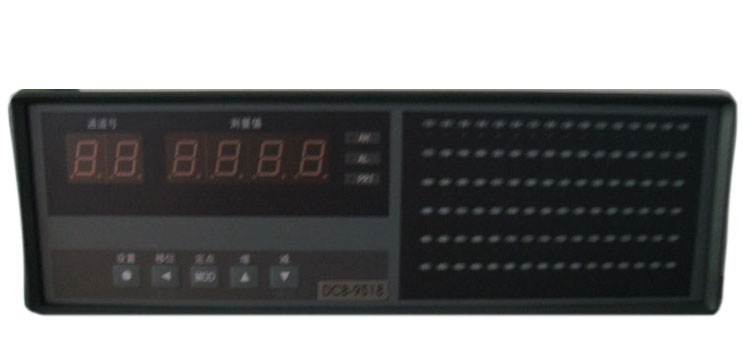

DCB系列压力液位巡检仪




代码及说明

DCB



外型尺寸

A—

横式160×84×182

B—

竖式84×160×182

C—

方形160×160×182

D—

台式,盘装通用318×104×300

通道数

□□

尺寸为A、B的仪表最多32通道;尺寸为C、D的仪表最多80通道



输入信号
(其它输入信号,订货时说明,注2)

R

全部通道均为热电阻,仪表内装的分度号包括:Pt100,Cu100,Cu50,BA1,BA2,G53

E

全部通道均为热电偶,仪表内装的分度号包括:K,S,R,B,N,E,J,T

B

全部通道均为4mA—20mA或1V—5V等电流、电压信号,需在订货时明确电流,电压信号的输入通道

X

输入为热电阻、热电偶混用

L

输入为热电阻,热电偶,4mA—20mA,0mA—10mA,1V—5V,0V—5V混用。需在订货时明确电流,电压信号的输入通道

通讯接口

S0

无通讯接口

S1

RS-232接口

S2

RS-485接口

打印功能(带硬件时钟)

P0

无打印接口

P1

分体打印接口

P2

一体化打印接口(仅限于D型仪表)

仪表电源

V0

 220V AC

V1

 24V DC

V2

其它

扩展报警功能

T

T:表示有扩展报警功能,将标准2点扩展为4点,没有可省略

多点控制单元(DCBCU)接口

C

C:表示有DCBCU接口,没有可省略

非标准功能

N

N:表示非标功能,没有可省略


外形尺寸


开孔尺寸
